Equips de prova integral de transformadors

La màquina automàtica de prova de transformadors GWCT-100 utilitza tecnologia de control PLC.



Es pot personalitzar segons les necessitats específiques dels clients. Aquest dispositiu versàtil és capaç de controlar simultàniamentComprovador de bobinatge d'impuls, Mesurador LCR, Provador de transformadors de corrent en miniatura de precisió, Mesurador de resistència de CC, iMàquina de marcatge làser de fibraiMàquina de marcatge làser UV en línia, que permet fer proves precises i eficients de múltiples processos.



La nostra tecnologia d'última generació garanteix que cada prova es realitza d'acord amb els estàndards de la indústria, proporcionant als usuaris una precisió i fiabilitat inigualables. Aquest equip pot fer judicis automàticament, estalviant de manera efectiva temps i costos laborals, i evitant possibles errors causats per judicis manuals.



Vídeo:





Bobinatge d'impulsTester



I. Especificació:Principal tècnica paràmetres:

Model	GW-IT15-5KV	GW-IT15-3KV		GW-IT15-10kV
Tensió de pols de sortida	100V~5000V 10V pas 5%±10V	100V-300V10V pas 5%±10V		300V - 10000y pas 5%±10V
Interval de prova d'inductància	>10μH
Màxima energia del pols	0.25J
Mostra Àrea de visualització de forma d'ona Mostra contingut	800×480 matriu de punts LCD gràfica 650×250 matriu de punts Visualització ampliada, paràmetres de configuració, formes d'ona estàndard i de prova, resultats de comparació, informació del fitxer, etc.
Mostreig de formes d'ona	Freqüència de mostreig: 100MSa/s-100kSa/s, total 10 passos Resolució: 8bits Punt de mostreig: 6500 bytes
Mostreig de forma d'ona estàndard	Cicle continu, cicle únic, mostra única (fins a 32 vegades la mitjana de la mostra funció)
Impedància d'entrada	10MQ
Velocitat de mesura	Màxim 15 vegades/s
Nombre de polsos	Pols de prova		1 ~ 32 vegades programable
	Pols de desmagnetització		0~16 vegades programable
Mostra la mesura de la forma d'ona	Tensió, temps, freqüència
Mode d'activació	Intern Intern/Manual Man μ AI (amb peu de control de peu)/Extern/Bus
Mètodes de comparació	Comparació de la mida de l'àrea, Comparació de la zona diferent Comparació de la corona, Comparació de la diferència de fase
Repetibilitat de l'àrea	±1%
Diferència d'àrea Repetibilitat	±1%
Sortida del judici	Pantalla PASS, FAIL, pantalla LED, alarma sonora
Selecció del volum de l'alarma	Aguts llargs, Gravs llargs, To curt únic, To curt doble, Apagat
Memòria	Intern: 200 grups d'arxius USB extern
Interfície	HANDLER (INICIAR, ATURAR, PASSAR, NG, OCUPAT, EOC.), RS232C IEEE488 (Opció), DISPOSITIU USB, USBHOST
Volum i pes	400mmx132mmx300mm, pes 8,0Kg.



II.Breu descripció



El provador de bobines de pols de la sèrie GW-IT15 està especialment dissenyat per a les necessitats de prova de components enrotllats, l'ús d'una càrrega d'alta tensió d'un condensador petit (baixa energia de prova) i la bobina que s'ha de provar per formar una ressonància paral·lela del RLC, mitjançant l'atenuació de les formes d'ona oscil·lants, fins a 100 Msps (es pot personalitzar a 200 Msps) i la precisió del mostreig Tècniques de processament i analítiques, es poden provar a la bobina des del cos de l'aïllament és dolent (curtcircuit de volta a volta, curtcircuit entre capes, degradació del rendiment de l'aïllament, etc.), de manera que els fabricants i usuaris de components puguin més eficaçment per al control de qualitat del producte. Curtcircuit entre girs, curtcircuit entre capes, degradació del rendiment de l'aïllament, etc.), de manera que els fabricants i usuaris de components puguin ser més eficaços per al control de qualitat del producte.



La velocitat de mesura de l'instrument de la sèrie GW-IT15, la repetibilitat de la forma d'ona de prova, es pot utilitzar àmpliament en motors, transformadors de freqüència, relés, transformadors d'alimentació de commutació, bobines de desmagnetització, etc. pels components enrotllats de filferro esmaltat; La sèrie GW-IT15 es pot aplicar al sistema de prova automatitzat per millorar considerablement l'eficiència de la prova.



III. Informació de comanda



●GW-IT15-3KV Sortida de tensió de pols: 100-3000V

●GW-IT15-5KV Sortida de tensió de pols: 100-5000V

●GW-IT15-10KV Sortida de tensió de pols: 100-10000V

●GW-IT15S-22 Prova de canal, sortida de voltatge de pols: 100-5000V

●GW-IT15S-44 Prova de canal, sortida de voltatge de pols: 100-5000V

●GW-IT15S-88 Prova de canal, sortida de tensió de pols: 100-5000V

●GW-IT15S-XX10 canals-100 canals, sortida de tensió de pols:100-10000V, es pot personalitzar segons els requisits del client.



IV.Avançat Pols Prova Principi



L'anomenada "prova de pols de components enrotllats" és un pols de tensió no destructiu, d'alta velocitat i de baixa energia aplicat a la prova.

peça per analitzar i comparar les formes d'ona de les formes d'ona de prova bones i defectuoses amb el propòsit de jutjar la sèrie GW-IT15 de pantalla gran, velocitat de mostreig ultra alta, tecnologia de processament d'alt rendiment, de manera que el client distingeix de manera intuïtiva la diferència entre defectuosos. i bons productes. La sèrie GW-IT15 té una pantalla gran, alta taxa de mostreig i tecnologia de processament d'alt rendiment.



V.Potent corona prova funció

Es pot personalitzar fins a 200 Msps de velocitat de mostreig d'alta velocitat, extracció precisa de la informació de la corona i està equipat amb funció de visualització de corona, pantalla de corona d'un cop d'ull, el rendiment del producte a fer per evitar problemes abans que es produeixin, millorant considerablement la qualitat del producte .



VI.Tes destructius únicscapacitats de ting



La prova destructiva és un mode de prova que comença des de la tensió inicial, pren la tensió de pas com a pas de tensió, acaba amb la tensió de terminació i es combina amb el comparador per a la comparació, que s'utilitza per jutjar el valor de resistència de tensió límit de les peces provades, que pot ajudar els clients a conèixer el valor de resistència de la tensió dels seus propis productes i servir de referència per establir la tensió de prova.



VII.Ampliat de doble canal, de quatre canals capacitats de prova



GW-IT15S-2 de doble canal, GW-IT15S-4 de quatre canals pot reunir-se amb el client a la prova de bobinatge de tipus Y (trifàsic de quatre fils), trifàsic de tres fils. necessitats, prova de bobinatge del motor una vegada, per evitar múltiples problemes de prova de commutació, prova ràpida, eficient i rendible, àmpliament elogiada pels clients.



També es pot equipar amb una caixa d'escàner multicanal extern, com ara una caixa d'escàner de 8-canal típica.



VIII.CARACTERÍSTIQUES:



●Pantalla d'alta definició TFT 800*480 de 7-color de 65.000 polzades, interfície d'operació opcional en xinès i anglès

● Freqüència de mostreig de forma d'ona de 100 Msps, profunditat de memòria de 6500 bytes (es poden personalitzar 200 Msps).

●Proves d'alta velocitat, fins a 15 vegades/s.

●Quatre mètodes de judici de comparació de formes d'ona: àrea, diferència d'àrea, corona i diferència de fase

●Excel·lent estabilitat de tensió, repetibilitat de la prova, per garantir l'estabilitat de la prova ● Potent funció d'anàlisi i extracció de la corona, desenterrant els possibles problemes d'aïllament del producte.

●Desa automàtic dels paràmetres de l'instrument i funció de càrrega de fitxers d'encesa.

● Zoom vertical de forma d'ona, zoom horitzontal i funció de moviment, detalls fàcils d'observar

●Funció de mitjana de mostres, fins a 32 vegades el processament de mitjana de forma d'ona estàndard

●Mode d'adquisició estàndard automàtic, selecciona automàticament la freqüència de mostreig adequada

●Proves destructives perquè seleccioneu la tensió de prova adequada

● Aplicació de pols de desmagnetització per garantir formes d'ona de prova coherents Actualització de la versió del firmware mitjançant USB HOST.

●Interfície de control de peu per a mesuraments ràpids i fàcils.



Àmplies interfícies per a Handler, RS232C, dispositiu USB, USB Host i GPIB (opcional). Proporciona fins a 4 canals de proves, pot provar qualsevol connexió en estrella i trifàsic del motor, motor monofàsic principal i bobinat vice, principal i bobinat de vici, bobinatge principal i vici + bobinatge principal i vice, per satisfer la gamma completa de proves de gir a gir del motor, també pot proporcionar 4 bobinatges i també pot proporcionar 4 Prova de bobinatge. També pot proporcionar una funció de prova d'escaneig de 4 bobinatges i una funció de prova de comparació de bobinatge.



IX.Principal annexos





LCR Mesurador



Especificació:Principal tècnica paràmetres:

número de model		GW-IT16B	GW-IT17C
Freqüència de prova		50 Hz-200kHz 37 punts de freqüència	50 Hz, 60 Hz, 100 Hz, 120 Hz, 1 kHz, 10 kHz, 20 kHz, 40 kHz, 50 kHz, 100 kHz, 10 punts en total
paràmetre de prova		CL,X,B,R,G,D,Q,ESR, Rp. θ .|Z|,|YI ,P	C,LX,BR,G,D,Q,ESR,DCR,TURN.Rp,θ ,|ZI,IYI,P
nivell de prova		10 mV-2Vrms
Precisió fonamental		0, preval la taula de precisió del 05%.
velocitat de prova		Ràpid: 50 vegades/s, mitjà 20 vegades/s, lent 6 vegades/s (freqüències superiors a 1 kHz)
Interval de visualització	|ZI,R,X	0.01MΩ~99.9999MΩ
	YI. G,B	0.00001μS~99.9999S
	C	0,00001pF-9,99999F
	D	0.00001-9.99999
	DCR	0.01MΩ~99.9999MΩ
	L	0.00001μH-99999.9H
	Q	0.01-99999.9
	θ(RAD)	3.14159~3.14159
	θ(DEG)	-179,999 graus ~ 179,999 graus
	△%	-99.999%-99.999%
	Relació de girs			1:0.01-100:1
Impedància de sortida de la font de senyal		30Ω ,100Ω
Tensió de polarització de CC interna		0V,2V		0V,1.5V,2V
Mètode de classificació		Automàtic, espera
Mode d'activació		Intern, Manual, Automàtic, Extern, Bus
Funció de calibratge		Obert/Curt, Freqüència completa zero, Freqüència puntual zero
Circuit equivalent		Sèrie, Paral·lel
Comparador		10-selector de posició,,BINO-BIN9,NG,AUX
		PASS, ALTA, BAIX (pantalla LED PASS/FAIL)
Interfícies		RS232C, host USB, dispositiu USB, controlador, GPIB (opció)
Temperatura i humitat		0 graus ~40 graus, humitat relativa inferior o igual al 75%.
Requisits d'alimentació		Tensió: 100-120 Vac o 198-242 Vac
		Freqüència: 46-64 Hz, potència superior a 50 VA
Volum (AxAxP)		310 mm x 115 mm x 315 mm
Pes (net)		4,5 kg



CARACTERÍSTIQUES:

1. Altament comparable amb les dades de prova del pont LCR de marca internacional (Keysight, WK)

2.Funció de bloqueig del teclat, funció de protecció de dades d'apagada

3.Funció d'escaneig de llista, circuit obert, curtcircuit, funció de correcció de càrrega 4.Idiomes de funcionament xinès i anglès simplificats

5. Dades de prova, estalvi de condicions de prova (disc flash USB o intern)

6. Tensió de prova, funció d'ajust automàtic de l'equilibri actual (ALC)

Es poden recuperar 7,50 conjunts de fitxers de prova dins de l'instrument i 500 conjunts de fitxers de prova al disc flash USB en qualsevol moment

8.U disc pot suportar el format FAT16, sistema de fitxers FAT32



Breu declaració



El pont LCR digital GW-IT16B/GW-IT17C és una nova generació de provadors d'impedància amb pantalla TFT en color, la seva precisió bàsica és de 0,05%,

El rang de freqüència de 50 Hz ~ 200 kHz es pot utilitzar per satisfer la inspecció entrant, la inspecció d'enviament, per garantir la qualitat del producte.



Informació de comanda



●GW-IT16B: Pont digital LCR de 50 Hz-200KHz

●GW-IT17C: pont digital LCR de 50 Hz-100KHz amb funció de recompte de voltes.



Precisió Provador de transformadors de corrent en miniatura(actuals trespeça conjunt)



I.Resumir:



Aquest conjunt d'instruments s'utilitza per a proves d'error de transformadors de corrent en miniatura. Adopta el principi del mètode de comparació. Tot el conjunt d'instruments de prova inclou ascendent elèctric, transformador de corrent estàndard en miniatura, calibrador de transformador en miniatura i el cable d'alimentació de suport, cable de connexió, etc. Integral bo, fàcil d'operar. L'instrument està dissenyat amb referència a l'estàndard del transformador de corrent en miniatura JB/T{{0}}, que compleix les necessitats de mesura d'error dels transformadors de corrent en miniatura de nivell 0,02 i els nivells següents.



El nou calibrador éssuperior a les característiques de productes similars:



1. La velocitat de resposta de la prova es millora molt. Al mateix temps, augmenta la funció de commutació de velocitat ràpida i lenta, per satisfer els diferents requisits de la velocitat de prova del client.

2. Visualització i control de pantalla tàctil, funcionament senzill i visualització intuïtiva.

3. Augmenteu l'interruptor de la funció de configuració d'alarma, obriu i inicieu sessió per establir els seus propis punts percentuals de recollida de dades, la diferència angular i la diferència de l'interval d'indicació d'alarma. Segons el rang de precisió establert, l'error es valorarà si està qualificat o no i el color vermell es mostrarà quan superi la tolerància i s'acompanyarà d'un to d'alarma.

4. Al mateix temps, augmentar l'alarma de sonoritat i canviar, segons l'entorn del lloc de l'usuari per obrir l'alarma de sonoritat, mentre que la mida ajustable. Coneix l'entorn del lloc dels usuaris sorollosos.

5. Augmenteu la funció de recollida automàtica, configureu el punt percentual que voleu recollir vosaltres mateixos, introduïu la interfície de recollida de dades, deseu les dades automàticament després de complir els requisits de la prova i les dades es poden exportar a un document Excel amb un disc flash USB.

6. Afegiu la funció de sortida de control, segons la configuració per jutjar si està qualificat o no i després donar el senyal corresponent, es pot connectar amb la plataforma automàtica per realitzar el control automàtic.

7. La comunicació 485 es pot connectar a l'ordinador o la consola per realitzar un control automàtic.





II.Tècnica principal indicadors



1. Corrent nominal primari:

a: 100, 75, 30, 25, 20, 15, 10, 6, 5, 3, 2.5, 1.5, 1, 0.6, 0.3



2. Corrent nominal secundari:

mA: 60, 50, 40, 30, 25, 20, 50/3, 15, 10, 7,5, 20/3, 6, 5, 4, 10/3, 3,2,5, 2, 1,5, 1



3. Precisió del transformador de corrent estàndard de diversos rangs: nivell 0.005.



4. Precisió de la línia de mesura: error del valor de visualització: inferior o igual a ± 2% d'error de fase: inferior o igual a ± 2% radians



5. font d'alimentació: potència de sortida màxima: 300VA, amb afinació fina.



6. Resistència de càrrega: 0Ω , 5Ω , 10Ω , 15Ω , 20Ω , 25Ω , 30Ω , 40Ω , 50Ω , 60Ω ,70Ω , 75Ω , 80Ω , 100Ω , 150Ω , 100Ω , 150Ω , 100Ω , 150Ω 500Ω, 1KΩ, 1,5KΩ, 2KΩ, extern.



7. Condicions d'ús:

(1) Font d'alimentació: utilitat 220V, 50Hz i 60Hz

(2) Ús de l'entorn: temperatura 10------40 grau ; humitat Menor o igual al 80%



III.Descripció estructural



Aquest instrument és una estructura vertical de tres caixes.

La caixa inferior és el booster, és a dir, la caixa d'alimentació. El corrent de sortida té engranatges d'1A, 5A i 100A. Segons el corrent primari de la

transformador mesurat per triar l'engranatge de sortida del booster. També està equipat amb un regulador gruixut i fi per a l'ajust de corrent.



Això està estrictament prohibit utilitza el poder scaixa de subministrament per superar el actual límit, en cas contrari pot causar permanent dany a l'instrument!



Micro transformador de corrent estàndard. El panell té un terminal de corrent primari, un interruptor de transferència de corrent secundari; la caixa superior per a

Caixa de línia d'error de mesura: calibrador de transformador en miniatura. Al panell hi ha una pantalla tàctil, configura la funció i visualitza les dades; els terminals secundaris del transformador mesurat K1,K2; l'interruptor de canvi de càrrega (resistència) mesurada del transformador, terminals de càrrega externa. Quan la càrrega secundària del transformador mesurat és una càrrega diferent de la càrrega dissenyada, el terminal de càrrega externa es pot connectar al valor de càrrega requerit. En aquest cas, el botó de càrrega s'ha de col·locar en posició externa.

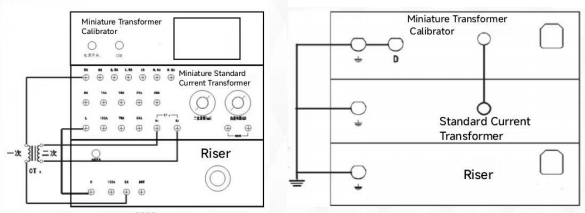

Les connexions a la part davantera i posterior de les tres caixes es mostren al diagrama següent.

Imatge d'una imatge b



IV.Ús



1. segons la figura anterior després de connectar la línia de cable,

segons el rang de transformador mesurat, seleccioneu el rang de transformador estàndard corresponent.

2. el regulador de la caixa inferior es col·loca en posició zero, engegueu l'alimentació. Ajusteu el regulador al valor actual requerit, llegiu f, error δ.

3. el mètode específic per mesurar el nombre de voltes, el corrent primari s'indica en amperes, el corrent secundari s'indica a

mil·liamperes. En primer lloc, segons la mida del corrent primari del transformador mesurat a la selecció estàndard de la presa de cablejat corresponent, i després la fórmula: "corrent nominal primari * espires primàries * 1000 / voltes secundàries" per obtenir la mida del corrent secundari de sortida, es calcula l'interruptor secundari a l'engranatge corresponent.



Per exemple: un corrent primari del transformador de corrent de 3A, girs primaris per 1 volta, girs secundaris per 50 volts, a continuació, s'hauria de seleccionar la presa primària 3A engranatge, calcular l'engranatge del commutador secundari 3 * 1 * 1000 / 50=60mA. L'interruptor secundari s'ha de marcar a un engranatge de 60 mA.Un altre petit transformadorgirs de mesura i així successivament. A partir del mètode anterior, podem mesurar molts tipus de girs del transformador, l'enfocament fonamentalcalcular els girs de la relació corresponent, si el primari 40A1N

transformador de corrent, girs secundaris per a 1000 N, concloem que el corrent secundari hauria de ser de 40 mA, però les preses de cablejat primari estàndard no tenen 40 A, serem commutats a l'altre engranatge corresponent per mesurar, només cal satisfer la relació corresponent entre el també es pot utilitzar el nombre de voltes. Pot ser, per exemple, amb el primari 30A (vegeu el rang màxim), el secundari 30 mAto mesura, però també amb el primari 20A, el secundari 20 mAto mesura, però presteu atenció al rang de funcionament actual.



V.Precaucions



1. Accés al transformador mesurat, primer s'ha de connectar al secundari i després connectat al primari. En treure el transformador, primer s'ha de treure el primari i després el secundari. I atenció a si la polaritat és correcta o no.

2. Quan es mesura l'error, el cable de terra de l'instrument ha d'estar fermament connectat a terra a la part inferior esquerra del panell posterior de l'instrument, vegeu la imatge b.



Nota: Si us plau, presteu atenció a l'accés a la font d'alimentació, L,N (cable de foc, fil zero), must no estar connectat el contrari.



VI. Funcionament de la pantalla tàctil instruccions

1, l'arrencada de la pantalla tàctil 3 segons entra automàticament a la interfície principal, com a la imatge 1.

Imatge 1

Quan la comunicació és normal, mostra les dades en temps real del mesurador de percentatge, la diferència de relació i la diferència d'angle. Al mateix temps, mostra l'estat del cablejat del transformador, si el transformador està connectat normalment, mostra "funcionant normalment"; si el transformador està cablejat incorrectament, s'indicarà l'error de circuit obert secundari/error de polaritat/interval de mesura.



Feu clic a "Menú" i "Descripció" per entrar a la interfície corresponent;

Botó "To on/off" per encendre/apagar;

Botó "Unitat de diferència angular" per canviar la unitat de diferència angular que es mostrarà en minuts o %;

El botó "Dígit +" augmenta el dígit de visualització en 1 dígit; Botó "Dígit -" per reduir el dígit de visualització en 1 dígit;

El temps d'estabilització de les dades de mesura "Velocitat +" és 0. 1S, premeu llargament l'interruptor 2S; El temps d'estabilització de les dades de mesura "Velocitat -" és de 0.5S, premeu llargament l'interruptor 2S;



2, menú

Com a la imatge 2, feu clic a "Menú" per entrar a la interfície corresponent.

Imatge 2

3, Configuració d'alarma

Com a la imatge 3, podeu establir la precisió del transformador, així com el rang percentual del transformador mesurat i els límits superior i inferior dels errors angulars i de diferència específica.



Imatge 3 Imatge 4

Quan l'utilitzeu per primera vegada, primer activeu l'interruptor de la funció d'alarma, en aquest moment, els límits superior i inferior de percentatge, diferència angular i diferència de relació són tots 0. Feu clic a "Inici de sessió de l'administrador" per entrar al mode de configuració i inicieu sessió com a persona responsable (contrasenya 1), després premeu el botó "Restaurar valors inicials" per establir els límits superior i inferior i els valors inicials de percentatge, diferència d'angle i relació. diferència. Valor inicial. D'acord amb la precisió del transformador, premeu el botó de precisió corresponent a la part inferior de la pantalla per mostrar els valors límit superior i inferior de la diferència de relació i la diferència angular sota la precisió. Quan cal modificar el rang de percentatge de prova, feu clic al botó. posició de percentatge per entrar a la interfície de configuració del mesurador de percentatge, feu clic a la posició del punt de mesura per introduir directament el punt de mesura desitjat i, al mateix temps, establiu els rangs límit superior i inferior del punt, com a la figura IV. Si cal modificar els límits superior i inferior de la diferència angular i la diferència específica, feu clic a la posició corresponent per modificar i, finalment, premeu el botó "Confirmar modificació". Torneu a la interfície de prova principal, ajusteu el regulador, la diferència de relació recollida i el valor de la diferència d'angle superen el rang d'error establert, aleshores les dades mostren l'alarma vermella, al mateix temps, el timbre emet un to d'alarma, "Interruptor de to" pot girar apagar el to d'alarma. Mentrestant, el to d'alarma fort es pot ajustar mitjançant el botó de volum del panell frontal.



Feu clic al botó "Actual", la part actual del CT de les indicacions del quadre vermell, feu clic al botó "Tensió", la part del voltatge PT del quadre vermell.



4, Configuració del punt de mesura

Com es mostra a la imatge 5, configureu les indicacions d'alarma i les dades desades sobre la diferència entre el punt de mesura, les indicacions verdes seleccionades, feu clic a "adquisició de dades" per entrar a la interfície d'adquisició i emmagatzematge automàtica, tal com es mostra a la imatge 6, des de {{ 2}} ajusteu lentament el regulador al punt de mesura màxim, el costat esquerre de les dades es recull automàticament, si més enllà de l'abast de la configuració del vermell i de les indicacions d'alarma, la selecció de tots els punts de mesura recollits! Després d'acabar, el mesurador de percentatge supera el punt de mesura màxim, demanant que les dades es guardin correctament, el número de mostra s'afegeix automàticament 1, el nombre s'ha de tornar a comptar cada vegada que s'engega l'alimentació i el nombre es pot configurar per tu mateix. segons les seves necessitats. Si s'ha perdut un punt de mesura, es demanarà que la recollida de dades sigui incompleta i es torni a mesurar.



Un cop les dades s'hagin desat correctament, es poden consultar a través de l'historial i s'han d'exportar directament fent clic a les dades exportades al disc U, com a la imatge 7.



Imatge 5 Imatge 6 Imatge 7

5.485 Configuració

Com a la imatge 8, podeu modificar l'adreça 485, botó "D'acord" per desar i tornar a la interfície "Configuració 485".

Imatge 8

6, calibració



Introduïu la interfície de calibratge, com ara la imatge 9, el canvi de "rang secundari" al fitxer de "calibració", els terminals K1, K2 estan desconnectats, la línia primària en sèrie amb l'amperímetre estàndard, controleu el valor de corrent primari; ajusteu el botó ascendent, de manera que l'amperímetre estàndard mostri 5A, en aquest moment! El mesurador de percentatge, la diferència de relació, la diferència d'angle s'haurien de mostrar 100%, -1.000%, 0.00, si la distància entre els valors mostrats és gran, premeu la tecla "Calibració" per calibrar l'instrument;

Imatge 9

Premeu la tecla "Desa" per desar les dades de calibratge, si no necessiteu desar les dades de calibratge directament, premeu "Retorn".



VII.485 Sèrie Comunicació



(I), port sèrie format de sortida

Velocitat de transmissió=9600, 8 bits de dades, 1 bit de parada, sense paritat.



(II), comunicació del port COM1 485 protocol

Executeu el protocol Modbus, l'ordinador superior és el mestre, llegiu i escriviu a la pantalla tàctil.

1, Format de codi d'enviament: número d'estació + codi de funció + adreça inicial + nombre de registres + suma de verificació CRC Format de codi de recepció: número d'estació + codi de funció + nombre de bytes + valor de registre + suma de verificació CRC



Número d'estació: {{0}}X01 Codi de funció: 0X03

Adreça inicial: 100 (2 bytes)

Nombre de registres: 8 (2 bytes)

Nombre de bytes: 16 (1 byte)



Valor de registre: mesurador de percentatge (4 bytes) + Diferència de relació (4 bytes) + Diferència d'angle (4 bytes) + Estat de funcionament (2 bytes) + Marca normal de comunicació (2 bytes), on el byte alt de dades es troba al davant i el el byte baix està a la part posterior.



Suma de comprovació CRC: baixa 8 bits + alta 8 bits

Observacions: estat de treball: indicat per {{0}}, 16-bit enter positiu 0: funcionant normalment;



1: fora del rang aplicable, no continueu augmentant el corrent de prova;

2: error de rang del transformador;

3: Error de polaritat del transformador;

4: error de polaritat del transformador, error de rang;

5: circuit obert secundari del transformador mesurat;

6: fallada de l'instrument, no pot funcionar;

7: error greu de cablejat, no continueu augmentant el corrent de prova; 8: el corrent primari supera el límit de l'equip;

9: error qualificat;

10: error més enllà del rang de configuració.



2, l'ordinador superior llegeix el valor mesurat actual.



Adreça de registre 100[4 bytes]: escala percentual (unitat %, 32-bit nombre de coma flotant)

Adreça de registre 102[4 bytes]: valor de diferència de proporció (unitat %, 32-bit nombre de coma flotant)

Adreça de registre 104 [4 bytes]: valor de diferència angular (unitat %, 32-bit nombre de coma flotant)

Adreça de registre 106 [2 bytes]: estat de funcionament (16-bit enter positiu)

Adreça de registre 107 [2 bytes]: marca normal de comunicació, cicle +1, interval 1-9999, (16-bit enter positiu)



3, Número d'estació local: segons els requisits de l'ordinador amfitrió, el funcionament de la interfície de l'instrument canvia, rang 1-240, el número d'estació predeterminat és 1.



(III) Comunicació del port COM2 485 protocol



L'instrument envia dades a través del port sèrie després de cada mesura. Admet el protocol Modbus o el port sèrie gratuït, i el port sèrie gratuït intercepta el 8è al 23è bit de dades per mostrar-los després de rebre'ls.



1. Format del codi de comunicació: número d'estació + codi de funció + adreça inicial + nombre de registres + nombre de bytes + valor de registre + suma de comprovació CRC



Número d'estació: 0X01

Codi de funció: 0X10

Adreça inicial: 100 (2 bytes)

Nombre de registres: 8 (2 bytes) Nombre de bytes: 16 (1 byte)



Valor del registre: estat de treball (2 bytes) + metre percentil (4 bytes) + diferència de proporció (4 bytes) + diferència d'angle (4 bytes) + marca normal de comunicació (2 bytes), on el byte alt de dades es troba al davant i el byte baix està a la part posterior.



Suma de comprovació CRC: baixa 8 bits + alta 8 bits



Observacions: estat de la mesura: indicat per 0-10, 16-bit enter positiu



0: funciona amb normalitat;



1: fora del rang aplicable, no continueu augmentant el corrent de prova;



2: rang de transformador incorrecte;



3: Error de polaritat del transformador;



4: error de polaritat del transformador, error de rang;



5: circuit obert secundari del transformador mesurat;



6: fallada de l'instrument, no pot funcionar;



7: Error greu de cablejat, no continueu augmentant el corrent de prova;



8: El corrent primari supera el límit de l'equip;



9: error qualificat;



10: l'error supera l'interval de configuració.



Percentatge de mesura: unitat %, 32-bit nombre de coma flotant;



Taula de diferències de ràtio: % d'unitat, nombre de coma flotant de 32-bits;



Mesurador de diferència angular: unitat %, 32-bit nombre de coma flotant;



Marca normal de comunicació: cicle +1, interval de dades 1-9999, (16-bit enter positiu)



2, Exemple de dades de comunicació



01 10 00 64 00 08 10 00 00 3F 7F BE 77 BD FC B9 24 3F 2D CC 64 00 09 91 C8



Indica: estat de funcionament {{0}} funcionant amb normalitat, mesurador de percentatge 0,999%, mesurador de diferència de relació -0,1234%, mesurador de diferència d'angle 0,6789%, marca normal de comunicació 9.



3, Contingut corresponent a l'adreça del protocol estàndard Modbus.



Adreça de registre 100 [2 bytes]: estat de funcionament (16-bit enter positiu)

Adreça de registre 101-102 [4 bytes]: taula de percentatges (unitat %, 32-bit nombre de coma flotant)

Adreça de registre 103-104 [4 bytes]: valor de diferència de proporció (unitat %, 32-bit nombre de coma flotant)

Adreça de registre 105-106 [4 bytes]: valor de diferència angular (unitat %, 32-bit nombre de coma flotant)

Adreça de registre 107 [2 bytes]: senyalització normal de comunicació, cicle +1, interval 1-9999 (16-bit enter positiu)



(iv) Puny Definicions







VIII.Control de sortida



Hi ha terminals de sortida de control al tauler posterior, segons el rang de configuració de l'alarma per llegir si l'error està qualificat, l'estat de treball indica "error qualificat", és a dir, els terminals de sortida qualificats tenen sortida de senyal, l'estat de treball indica "l'error supera el rang de configuració "és a dir, els terminals corresponents no qualificats tenen sortida de senyal. Sortida.



IX.Annex

1, cable d'alimentació: dos de tres nuclis;

2, línia de connexió estàndard de transformador i calibrador: 1;

3, línia de connexió primària:

16mm2*0,2m un article;

16mm2*0,8m dos (endoll);

16 mm2*0,8m dues tires (cap de pistola amb 2 pinces de cocodril);

4, línia de connexió secundària: 1 línia blindada (amb 2 pinces de cocodril);

5, cable de terra: 2,5 mm2 * 0,4 m dos, 2,5 mm * 0,8 m dos

6, línia de comunicació: 1 peça;

7, un manual.



DC Resistència Mesurador



Breu descripció:



El provador de resistència CC de la sèrie GW-RM13 és una pantalla TFT en color, la precisió bàsica de 0,05%, es pot utilitzar per a bobina, inductor, transformador, bobina de veu, pel·lícula conductora (tela), nucli de calefacció, contacte La resistència, el fusible, el relé, la resistència del cable de la placa impresa, la resistència a la soldadura, la resistència del connector, la detecció de metalls, etc., també es poden utilitzar per a equips de prova automatitzats





Característica de rendiment:

1.0.05% de precisió de prova, velocitat de prova ràpida (40 vegades/segon)

2. Ja sigui un indicador de llum LED qualificat, diferents indicacions de so, diferents indicacions de color

3. Prova la funció de comprovació del contacte final (GW-RM13) i el senyal de sortida HANDLER

4. Deseu l'ajust de prova, 50 dins de l'instrument, 500 conjunts de fitxers de prova al disc U

5. Funció de bloqueig del teclat, l'apagat desa automàticament les condicions de prova, no cal restablir la propera vegada

6. Funció d'interfície flexible, segons els requisits per aconseguir la gravació, l'estalvi i el processament de dades

7. Resolució mínima: 1μΩ, visualització de dades de 6-bits, bona estabilitat

8. La funció de compensació de temperatura es pot personalitzar

9. Visualització de valors de lectura directa i percentatge d'error

10. Tecnologia patentada, podeu carregar els resultats al vostre ordinador sense instal·lar programari



Paràmetre tècnic:

Model	GW-R M13	GW-RM13HM	GW-RM13S4	GW-RM13A	GW-RM13B
Senyal de prova	DC
Precisió bàsica	{{0}},05%+2 paraules (precisió d'interval 3M del 0,2%)			0,05%+2 paraules	0,1%+2 paraules
Velocitat de prova	Ràpid: 40 vegades/s, mitjà: 15 vegades/s, lent: 6 vegades/s
Mode d'abast	Automàtic, guarda
Mode d'activació	Circuit intern, manual, automàtic, extern, total
Corrent de prova	1A/100mA/10mA/1mA/100μA/10μA/1μA			100mA/10mA/1mA/100 μA/10μA	1A/100mA/10mA/1mA/100 μA
rang de mesura	30mΩ/300mΩ/3Ω/300Ω/3KΩ/30KΩ/300 KΩ/3MΩ			300mΩ/3Ω/300Ω/3KΩ/ 30KΩ/300KΩ	30mΩ/300mΩ/3Ω/300Ω/3 KΩ/30KΩ

Funció de neteja zero	curtcircuit
Comparador	BIN0-BIN3, NG, Aprovat, No PASS, ALTA, BAIX (pantalla LED PASS/FAIL), senyal de timbre
Port	GPIB (opcional), RS232C, UsbHost, dispositiu USB, controlador
Memoritzador	50 grups interns, disc U extern 500 grups de fitxers
Temperatura i humitat	0 grau -40 grau , humitat relativa Menor o igual al 75%
Poder requisits	Tensió: 100-120Vca o 198-242Vca Freqüència: 46-64Hz, potència superior a 50 VA
Volum (W*H*D)	310 * 110 * 315 mm	216 * 87 * 300 mm	216 * 87 * 300 mm
Pes	4,5 kg	3,2 kg	3,2 kg



Marcatge làser de fibra machine



Màquina de marcatge làser de fibra model avantatgeges



Moltes tecnologies innovadores dels productes de la sèrie GW-FLM30W ofereixen als usuaris un rendiment del sistema inigualable

1. Disseny de cavitat làser totalment tancada, pols i sense gelades. Llarga vida, baixa taxa de fallada;

2. Disseny innovador de la cavitat exterior làser de blindatge complet, sense plom exposat, adequat per a l'entorn de producció industrial, anti-interferències;

3. Refrigeració de refrigeració per aire completa, alta precisió de control, bona estabilitat làser, 24 hores de funcionament continu a temperatura ambient;

4. Nova font làser de fibra, petita font d'alimentació actual, llarga vida útil del mòdul de bomba;

5. Disseny d'estructura modular, integració còmoda del sistema i manteniment d'equips;

6. Programari d'operació fàcil d'aprendre, perquè els usuaris puguin començar fàcilment.



Marcatge làser de fibra característiques principals de la màquina:

El producte té les característiques de pols curt, excel·lent qualitat del feix, alta precisió, potència màxima, alta freqüència de modulació, etc. Així, en metall, etc



L'aplicació de processament de la superfície del material pot reduir significativament l'efecte de fusió tèrmica i aconseguir un efecte de marcatge perfecte. No només en superfícies metàl·liques. Marcat de línies, també és adequat per a materials no metàl·lics, com ara ABS, niló, PES, PVC, policarbonat, etc.



Actualment, aquesta sèrie de productes s'ha utilitzat àmpliament en metalls, electrònica, perifèrics informàtics, comunicacions, aparells elèctrics, rellotges, ulleres, joies, roba, regals, instruments, signes de marques comercials, fabricació d'automòbils, fabricació de vaixells i indústria aeroespacial i molts altres. indústries de la taula de productes Text superficial, símbols i altres marques i microprocessament. S'adjunta un cinturó de treball giratori per marcar superfícies circulars, com ara la protecció de l'anell La tassa calenta, etc., pot ser un marcatge d'enllaç de quatre eixos.





Paràmetres tècnics de la màquina de marcatge làser de fibra:

Potència de sortida contínua	Superior o igual a 30W
Tipus làser	Màser òptic RC
Taxa de repetició	20-100KHz
Tipus làser	Fibra òptica 1064 mm
tensió	220V
Sistema de refrigeració	Refrigeració per aire incorporada
Material adaptatiu	Tots els materials metàl·lics i més d'un 85% materials plàstics
Mode làser M2	＜1.5
Profunditat de marcatge	0.001-0,5 mm (depèn del material)
Amplada mínima de línia	0,02 mm
Diàmetre del punt làser	0,015 mm
Caràcter mínim	0,015 mm
Precisió de posicionament repetida	0,002 mm
Interval de marcatge	150*150 mm
Mode de posicionament	Posicionament de la llum vermella, enfocament
Exigència ambiental	Temperatura: 0-40 graus C Humitat: 0-95%
Consum total d'energia	500W
Velocitat màxima	20000 mm/s
pes	65 kg
Necessitat de manteniment	1 any després del servei

Sistema de control de programarim funcions:



Una nova generació de processadors de dades d'alta velocitat amb programari de control recentment actualitzat, des de la generació de precisió de senyals gràfics de mecanitzat fins al marcatge. El processament d'alta velocitat en temps real dels senyals de control crea un model per a aplicacions de gamma alta en la indústria.

1. Suport matriu de punts i marcatge vectorial

2. Admet formats de fitxer generats per programari de dibuix comercial i d'enginyeria;

3. Funcions riques d'edició de gràfics;

4. Potents cercles i funcions d'edició de text

5. Admet el tipus de lletra i l'edició de tots els idiomes del món;

6. Truqueu directament Tipus, True Type, AFM, CID, CFF, SFNT, PRF i altres tipus de lletra;

7. La tasca de marcatge es pot descompondre arbitràriament, disposar, combinar i ajustar lliurement;

8. Funció de processament de fusió de gràfics;



Importa i exporta fitxers

1. Els fitxers d'importació admeten fitxers PLT i DXF;

2. Admet fitxers de mapa de bits;



General i especial codi de barres, codi bidimensional

1. Admet codi industrial estàndard, codi 2/5, codi ASCII, codi 128, codi EAN13; 2.Codi EAN8, codi UPCA, marcatge de codi UPCE;

3. Suport DATAMATRIX, codi Qr, codi PDF417, codi 16K;



UV en línia màquina de marcatge làser



Uv màquina de marcatge làserne característiques del model:

La qualitat del feix és alta, el punt és molt petit i es pot realitzar un marcatge ultra-fin. Qualitat de marcatge gairebé perfecta: la longitud d'ona de sortida de 355 nm redueix l'impacte tèrmic sobre la peça de treball;



Capçal de marcatge d'alta precisió amb galvanòmetre, efecte de marcatge fi i processament repetible;

L'alta precisió i els punts de llum fins garanteixen resultats de marcatge perfectes; El procés de marcatge és sense contacte, l'efecte de marcatge és permanent;

La màquina de marcatge làser UV té una àmplia gamma d'aplicacions;

La zona afectada tèrmicament és molt petita, no hi haurà efecte tèrmic i el material no es deformarà ni es cremarà;

Velocitat de marcatge ràpida i alta eficiència; Tota la màquina té un rendiment estable, mida petita i baix consum d'energia. És més adequat per processar materials amb una gran reacció de radiació tèrmica;

Pot cooperar amb la línia de producció, càrrega i descàrrega automàtica, material automàtic d'entrada i sortida;

Adequat per marcar la majoria de materials metàl·lics i no metàl·lics;





Principals avantatges de la UV làser marca màquina:



Làser ultraviolat perquè el punt d'enfocament és molt petit i la zona afectada per la calor de processament és petita, de manera que pot ser un marcatge ultrafin, un marcatge de material especial, l'efecte de marcatge té requisits més alts perquè els clients hagin de triar productes.



Làser UV a més del material de coure, gairebé adequat per processar tots els materials. Sistema operatiu flexible i còmode: procés d'operació humanitzat, bona estabilitat del funcionament de l'equip;



El programari de control especial pot ser compatible amb AutoCAD, CorelDRAW, Photoshop i altres sortides de programari; Pot realitzar la disposició i modificació automàtica de símbols de text, imatges gràfiques, codis de barres, codis bidimensionals, números de sèrie, etc.



Admet PLT, PCX, DXF, BMP, JPG i altres formats de fitxer, pot utilitzar directament la font TTF; El capçal làser pot ajustar de manera flexible l'angle d'impressió i la posició de l'alçada segons la posició real del producte.



Paràmetres tècnics de la UV marcatge làser màquina:



Longitud d'ona làser: 355 nm

Mode de bomba: bomba final de semiconductor

Qualitat del feix: M2<1.2

Potència làser: 5W

Freqüència de repetició del làser: 10 KHZ--100KHZ

Interval de marcatge: 180 mm × 180 mm

Velocitat de marcatge: inferior o igual a 12000 mm/s

Caràcter mínim: 0,1 mm

Precisió de posicionament repetida: 5um Mètode de refrigeració: refrigeració per aigua

Alimentació: 220V/50HZ/2KVA

Opcions i accessoris: plataforma de treball, làser, lent vibrant, plantilla



Uv Aplicacions de màquines de marcatge làseren i mercat:

S'utilitza principalment al mercat d'alta gamma de processaments ultrafins, medicaments, cosmètics, vídeo i altres materials de polímer, marcatge de superfícies d'ampolles d'embalatge, l'efecte és molt fi, marca i neteja amb fermesa, millor que la codificació de tinta i lliure de contaminació;

Marcatge de placa PCB flexible, traçat;

Microforat d'hòsties de silici, processament de forats cecs; Vidre de cristall líquid LCD marcatge de codi bidimensional, estris de vidre

Perforació superficial, marcatge de recobriment de superfície metàl·lica, claus de plàstic, components electrònics, regals, equips de comunicació, materials de construcció, etc.





Etiquetes populars: equip de prova integral de transformadors, Xina, proveïdors, fabricants, fàbrica, preu, fet a la Xina
