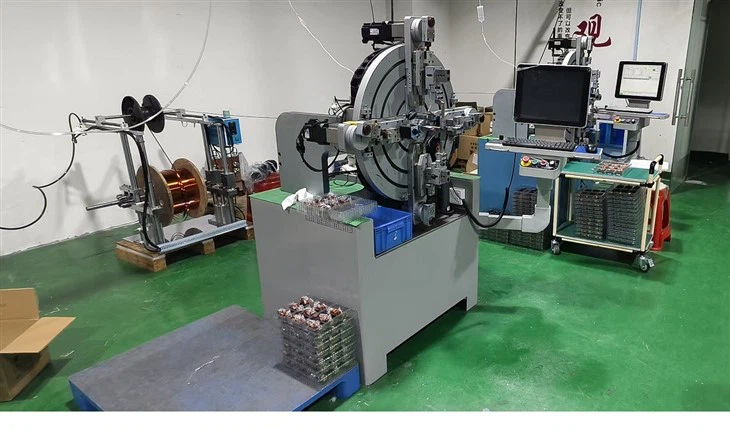

Màquina de bobinatge vertical de filferro pla CNC de 6 eixos

CNC sense lleves de 3 eixos Màquina de bobinatge



Les bobines de bobinatge a través de les màquines planes de Grewin:





Introducció de l'equip:



★ Està dissenyat segons les necessitats del client. Adopta l'última tecnologia de fabricació i té un control servo independent especialitzat que fa que la depuració de productes sigui més senzilla i fàcil d'aprendre.

★ Ús de corredisses lineals japoneses THK i coixinets japonesos NSk per garantir eficaçment la precisió i l'estabilitat de la màquina-eina.

★ Utilitzant un servomotor d'alta-resolució, l'angle de gir és més precís.

★ La caixa d'alimentació de filferro està feta de fosa S'ha recuit a alta temperatura i envellida naturalment. Està equipat amb engranatges de mòlta d'alta-precisió per garantir eficaçment la precisió de l'alimentació del filferro.

★ El cargol es desenvolupa i es produeix amb l'última tecnologia i l'error de desviació es redueix encara més per satisfer els requisits d'alt diàmetre interior de diverses bobines de nucli d'aire.



Parts de l'equip:

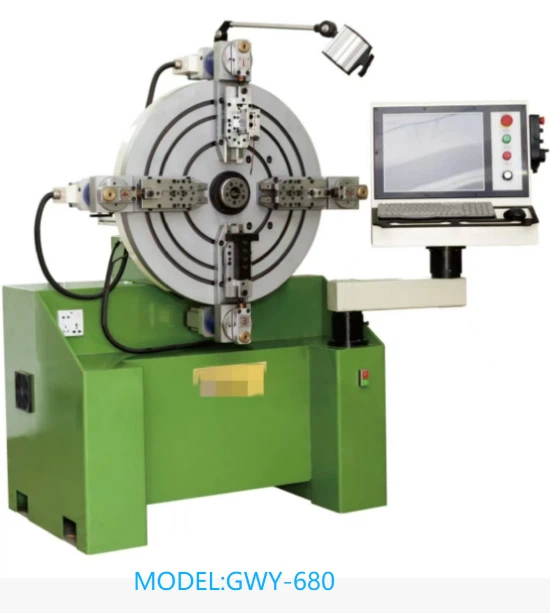

MODEL	MODEL: GWY-380(3-eixos)	MODEL: GWY-680 (6-eixos)
Àrea màxima de la secció transversal-del cable pla que es pot bobinar	Dins de 50 mil·límetres quadrats	Dins de 50 mil·límetres quadrats
Longitud màxima d'alimentació de filferro de l'eix d'alimentació de filferro	Infinitament llarg	Infinitament llarg
Mètode de lliurament de cable	2 jocs de caixa de lliurament de filferro per a rodes	3conjunts de caixa de lliurament de cables de lliurament de rodes
Potència de la bobina d'alimentació	3KW	4,5 kW
Interval de configuració de l'eix elevador	0,1 graus -180 graus	0,1 graus -180 graus
Potència de l'eix d'elevació	0,75 kW	0,75 kW
Interval de configuració de l'eix de curling	0,01 graus -360 graus	0,01 graus -360 graus
Potència de l'eix de curling	0,75 kW	0,75 kW
Dimensions (lllarg x amplada x alçada)	1200*1250*1850 (mm)	1600*1350*1750 (mm)
Pes (kg)	uns 350 kg	uns 800 kg
Potència total	uns 5kw	uns 9kw
Tensió d'entrada	220 V{0}}trifàsic	220 V{0}}trifàsic

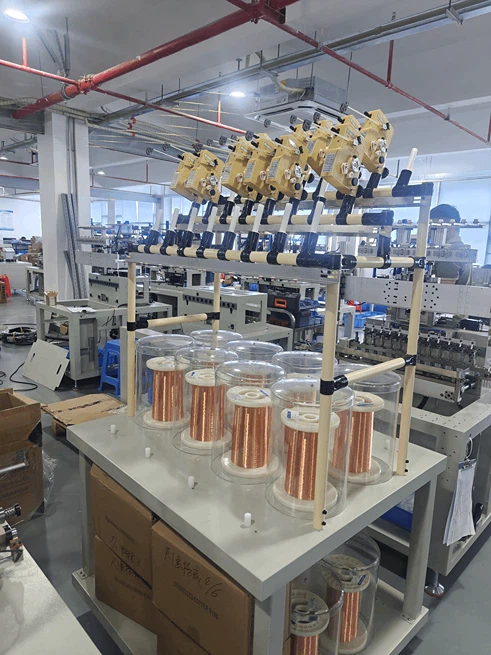

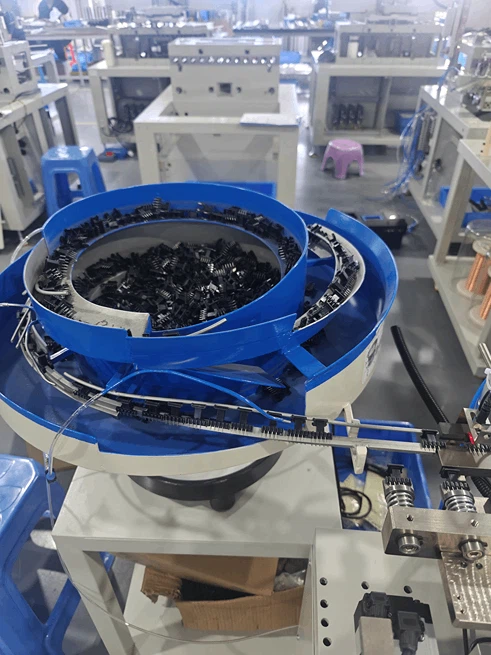

Més imatges de la màquina:

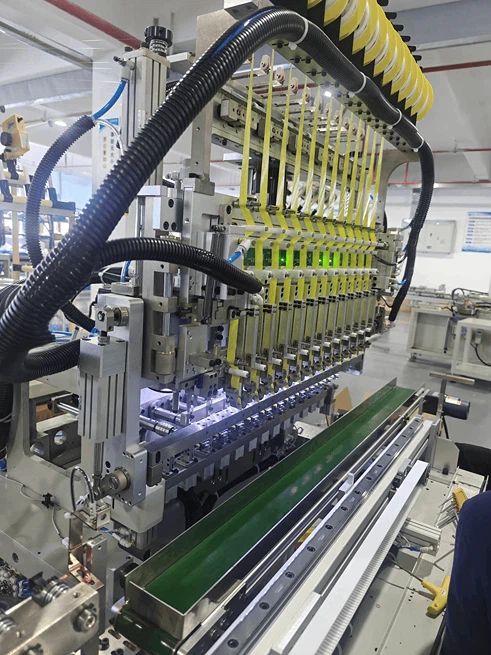

Core Accembly Màquina totalment automàtica

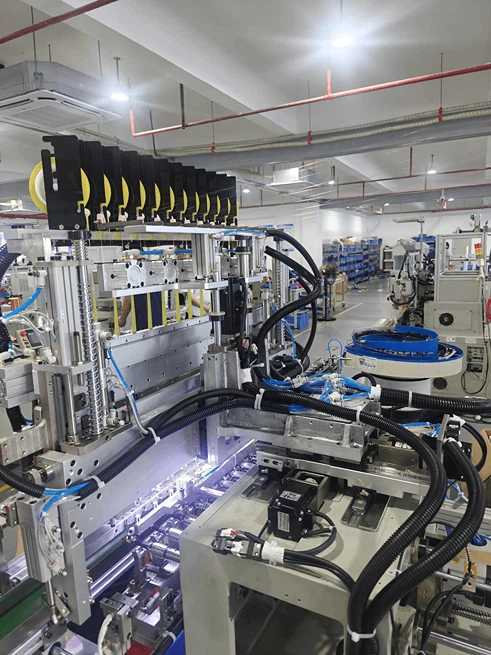

Transformers Màquina de bobina totalment automàtica

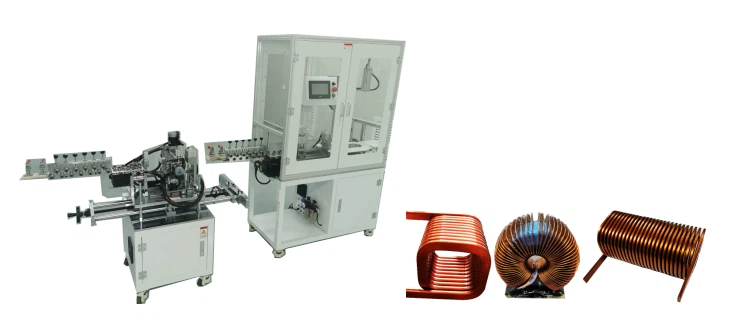

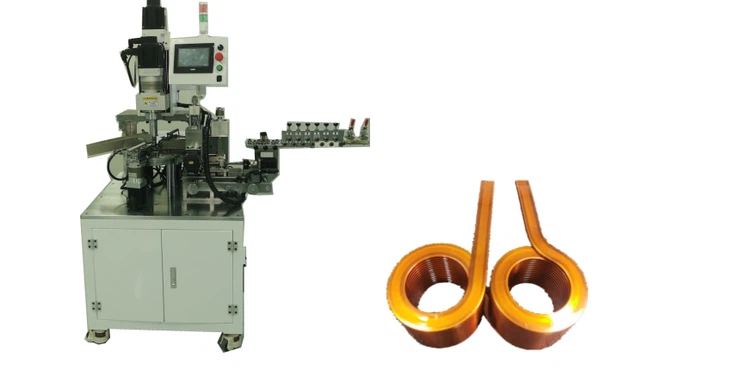

Altres equips de cable pla vertical relacionats:





Width thickness ratio：>1/20

Interval de cables aplicable:<30mm2

Tipus de producció:<90 °

Width thickness ratio：>1/30





Model: bobina rodona

rang de cable:<40mm

Width thickness ratio：>1/20





Interval de cables aplicable: <50 mm2

Tipus: tres modes comuns

Width thickness ratio：>1/5



MercatÀrea



Treballem estretament amb socis del sud-est asiàtic, europeu, Amèrica, Amèrica del Sud, Austràlia i Nova Zelanda per oferir vendes locals, suport i assistència de servei per a màquines de bobinat.



FÀBRICA:



Grewin Industrial Group Co., Ltd.

Fundada el 1993, Grewin Industrial Group Co., Ltd. ha estat una-coneguda fabricació de màquines de bobinatge d'excel·lent rendiment juntament amb la producció i la tecnologia associades. Grewin ofereix solucions de fabricació molt rendibles per a la producció de components bobinats de tot tipus, com ara bobines toroidals amb cables plans, transformadors, bobines, etc.
