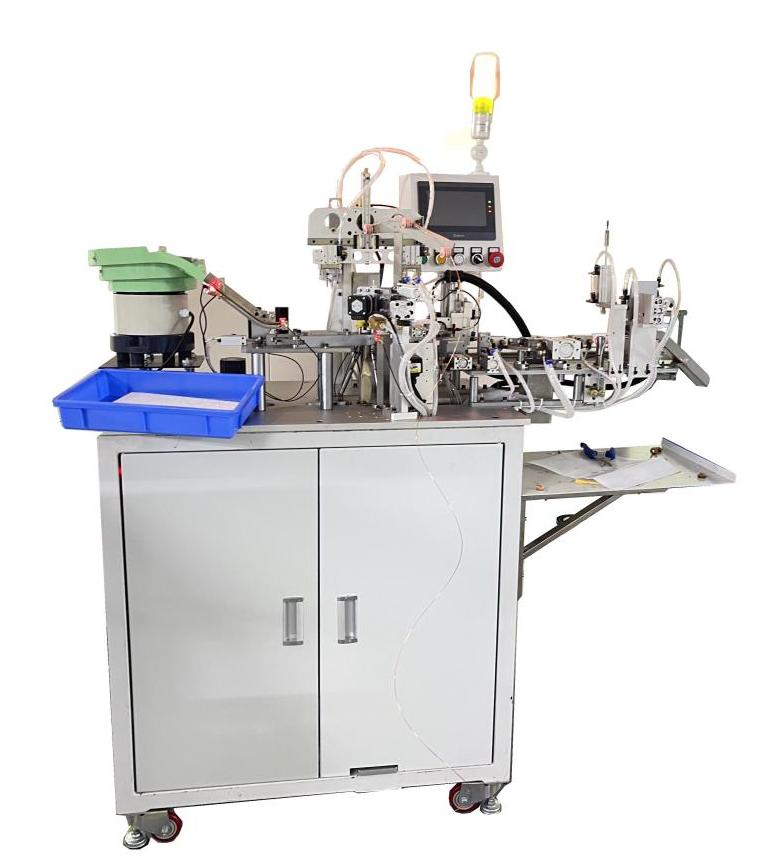

Màquina automàtica de ganxos toroidal CMC d'una estació única

ESPECIFICACIÓ:

Model de dispositiu	GW-AM-080 Màquina de ganxo toroidal d'una estació totalment automàtica
Dimensions mínimes i màximes de processament del nucli magnètic	Diàmetre interior: mínim 4 mm Diàmetre màxim exterior: 25 mm
velocitat màxima del cargol	3000 rpm
Servomotor de CA	Eix de bobinatge: 400W
Cablejat del motor/motor de càrrega i descàrrega	57 passos/42 passos
angle de disposició dels cables	360 graus per cercle, la unitat de configuració és 0,1 graus
Precisió d'aturada d'eix	més o menys 1 grau
Especificacions del nucli magnètic aplicables	Diàmetre exterior màxim: 25; Diàmetre interior mínim: 2; Gruix màxim: 12
Diàmetre del cable aplicable	0,25 mm-1,5 mm
disposició dels cables	Disposició frontal i posterior (pot treure automàticament els extrems dels cables)
Quantitat de moviment de l'eix	XB:150mm / YB:120度 ZB/30mm XB: 150 mm / YB: 120 graus ZB / 30 mm
Velocitat de moviment de l'eix	300 mm/s
mètode de control	Placa de control d'eix 5-CNC (recerca i desenvolupament independents)
Mètode d'emmagatzematge	Emmagatzematge RAM + FLASH, sense fallada de pèrdua de dades
voltatge	Sistema monofàsic de tres fils
	220 V, 50 Hz
consumir electricitat	1.0KW
pressió d'aire comprimit	0.5-0.8MPa
Mida de l'equip	1500 mm (L) × 800 mm (W) × 1500 mm (H)
pes de l'equip	200Kg

La màquina GW-AM-080 és una màquina de bobinatge i soldadura de càrrega i descàrrega automàtica d'alta tecnologia, pantalla de diàleg home-màquina i el nas i la fixació del sistema de substitució flexible combinat amb la màquina, mitjançant accessoris de precisió i un sistema PLC desenvolupat de manera independent. , potent capçal d'accionament del servomotor, nucli de ferro d'accionament del servomotor de precisió.



L'usuari pot utilitzar la màquina mitjançant la configuració senzilla del tècnic d'operació. GW-AM-080 és adequat per a especificacions especials de bobinat d'un sol cable i doble fil, bobinatge de precisió, reparació senzilla sense manteniment.



Aquest equip és aplicable a tot tipus de fabricació d'aplicacions de material de bobina d'anell, els components principals de l'equip són desenvolupats i produïts per l'empresa, autoassemblats, per garantir una qualitat i característiques de processament excel·lents, la millor garantia de qualitat de producció i un fort efecte publicitari. per als clients, milloreu la vostra competitivitat en el mercat nacional i internacional.



CARACTERÍSTICA:



1. Les parts clau de la màquina s'importen de Taiwan o Japó, amb una gran fiabilitat i una gran durabilitat, la qual cosa augmenta considerablement la vida útil de l'equip;



2. Disseny d'aspecte nou, estructura senzilla i fiable, funcionament senzill i manteniment convenient;



3. L'equip adopta un tauler de control de moviment d'alta velocitat CNC desenvolupat per si mateix, paràmetres de depuració de diàlegs entre persones i màquines amb pantalla tàctil i pantalles xineses i angleses fàcils d'entendre;



4. L'equip té les funcions de penjar fil automàtic, tall automàtic de fil, alarma automàtica i apagat quan es desconnecta, i una sola persona pot tenir cura de més de 8 peces d'equip;



5. El disseny estandarditzat de l'equip inclou funcions d'extensió de mòduls endollables integrats i té mòduls de funció de desenvolupament secundari;



6.La disposició del cablejat de l'equip té una alta precisió, la pantalla de la interfície home-màquina del controlador, els dissenys xinès i anglès es poden canviar entre ells, es poden emmagatzemar 10 conjunts de programes, l'ordinador pot emmagatzemar il·limitat, 20 fils i 200 línies de programació. programes, visualització en temps real dels paràmetres de funcionament, com ara emmagatzematge/bobinat, velocitat, nombre de voltes, sortida i cicle de temps del producte, etc. El programa pot establir l'acceleració i la desacceleració per evitar trencaments d'impacte, el nombre de voltes és precís, i el fil de coure es guarda. Es pot completar automàticament: bobinatge dens, bobinatge escàs, bobinat cap endavant i invers, bobinat segmentat, bobinatge paral·lel multifils i altres mètodes de bobinat, adequats per a bobinar diverses bobines inductores convencionals i de forma especial a la bobina de l'inductor, la bobina de la resistència i indústries de bobines de transformadors.





Embalatge:





FÀBRICA:







VÍDEO:





Presentació de l'automatització d'avantguarda: característiques d'un cop d'ull

1. Automatització completa alliberada: entra en el futur amb aquesta màquina de bobinatge automàtica de tipus ganxo. Encarna el cim de l'automatització, racionalitzant el procés de bobinat de bobines toroidals i bobines de mode comú amb una precisió i eficiència inigualables.



2. Precisió inigualable en el bobinat: la precisió de testimoni redefinida amb aquest bobinador de bobina de ganxo toroidal complet. Cada operació de bobinat s'executa amb una precisió absoluta, garantint uniformitat i fiabilitat en cada bobina produïda.



3. Redefinició de l'eficiència: la màquina de bobina de bobina inductora del transformador toroidal de fil de coure totalment automàtica és un canvi de joc en l'eficiència de la producció. Optimitza el procés de bobinat, reduint significativament els terminis de producció sense comprometre la qualitat.



4. Operacions sense fissures: Experimenteu la comoditat de la màquina de bobina automàtica toroidal completa. El seu disseny intuïtiu garanteix operacions sense problemes, permetent una configuració fàcil i un temps d'inactivitat mínim entre tasques de bobinat.



5. Common Mode Choke Excellence: Submergeix-te en el món dels chokes en mode comú amb el bobinador de ganxo totalment automàtic. Està dissenyat específicament per satisfer les exigències de la producció d'asfixia en mode comú, oferint precisió i versatilitat.



Avantatges redefinits: Augment de la seva producció

1. Precisió més enllà de la comparació: la màquina de bobinatge de tipus ganxo totalment automàtica garanteix la precisió en cada bobinatge, assegurant que cada bobina toroidal o estrangulador de mode comú compleixi els estàndards de qualitat més estrictes.



2. Eficiència simplificada: experimenteu una productivitat millorada a mesura que la màquina optimitza el procés de bobinat, permetent una major producció i temps de resposta més ràpids, sense comprometre la precisió del producte final.



3. Versatilitat en aplicacions: L'adaptabilitat és clau. Aquesta màquina s'adapta a diversos requisits de bobinat, ja sigui per a transformadors toroidals, inductors o bobines especialitzades en mode comú, la qual cosa la converteix en un actiu versàtil per a la vostra línia de producció.



4. Interfície fàcil d'utilitzar: els operadors trobaran la màquina de bobinatge de ganxo totalment automàtica intuïtiva i fàcil d'utilitzar, cosa que els permetrà supervisar el procés amb facilitat i assegurant una sortida coherent i d'alta qualitat.



5. Tecnologia preparada per al futur: abraça el futur de la tecnologia de bobinat de bobina. Invertir en aquesta màquina totalment automàtica posiciona el vostre negoci a l'avantguarda de la innovació, preparat per satisfer les demandes d'una indústria en ràpida evolució.



La màquina automàtica de ganxos toroidal CMC d'una estació única no és només una màquina, sinó que és un actiu estratègic que redefineix l'eficiència, la precisió i la versatilitat en la producció de bobines toroidals i d'asfixia en mode comú. Com que la indústria exigeix ​​l'excel·lència, invertir en aquesta tecnologia d'avantguarda garanteix que el vostre negoci segueixi sent competitiu, eficient i preparat per als reptes i oportunitats del mercat de demà. Revolucioneu les vostres capacitats de producció avui amb aquesta màquina de bobinatge automàtic d'última generació.
