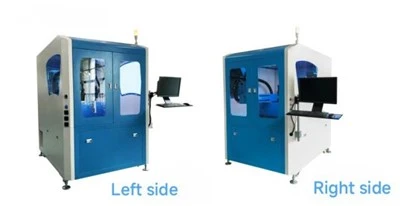

Màquina d'ompliment de cola visual



Màquina d'ompliment de cola visual GW-901M









I.Especificació:Principals paràmetres tècnics:

Cubeta d'emmagatzematge	Viscositat aplicable	300 CPS ~ 50000 CPS (valor de referència)
	Volum del canó de goma	A ( 25L) ,B ( 10L)
	Desespumant al buit	Antiescuma al buit (-0,1MPa), 8L/s
	Detecció de nivell de líquid	Nivell superior, nivell inferior
	El barril de cola s'agita	Barreja a la galleda de cola A i B
	Escalfament a temperatura constant	Temperatura ambient -100 graus
	Filtració	Filtració de cola
Bomba dosificadora	Dosificació de cola	1 :1 --10:1
	Precisió de proporció	Menor o igual a ±2%
	Velocitat de sortida de la goma	0.5g/s-12g/s
Mescla estàtica	Mode mixt	Mescla dinàmica (MS13-32)
	Altres	Funció anti-curat
		Neteja automàtica
Plataforma de moviment de tres eixos	Viatge efectiu	Més gran que 450 mm × 500 mm × 100 mm
	Velocitat de desplaçament	Eix XY: 250 mm/s Eix Z 100 mm/s
	Precisió de desplaçament	+/=0,1 mm
CCD	La manera de fer fotos	Càmera industrial
	Resolució	0,05 mm
	Font d'il·luminació	DIRIGIT
	Neteja automàtica	Ordinador de control industrial
Sistema de control	Inventari del programa	99
	Control proporcional	Entrada digital
	Control de flux	Entrada digital
	Visualització de paràmetres	Apuntador/pantalla digital
	Mode de funcionament	Pantalla tàctil/interruptor de polsador/senyal de tercers
Altres	Alimentació d'alimentació	380V/50Hz/6500W
	Pressió d'aire d'entrada	{0}.4MPa一O.8MPa
	Dimensions totals	Menys de 1500 mm × 1550 mm × 2000 mm (incloses les dimensions del perifèric de l'ordinador)
	Material d'aparença	Placa d'acer laminat en fred/perfil d'alumini industrial/acer inoxidable/xapa



II.CARACTERÍSTIQUES:

Aquest equip és una màquina tot en un per al bombeig al buit, la preparació de cola, la barreja i l'ompliment i el segellat automàtic, que és adequada per als requisits del procés d'ompliment i segellat de cola de dos components com ara gel de sílice, epoxi, EAW2777, cola de cristall. , PU (poliuretà), etc.

1.1. Pretractament de la cola (alimentació automàtica, agitació, filtrat, escalfament, desescumada al buit, etc.);

1.2. Dosificació i quantificació de cola;

1.3. Barregeu completament la cola;

1.4. La posició de dispensació es pot corregir automàticament mitjançant el sistema de visió CCD;

1.5. Es pot omplir automàticament amb cola dins del rang de viatge de la plataforma mitjançant l'edició del programa;

1.6. Estableix el temps per a la dispensació automàtica de cola per evitar que la cola es curi a la canonada;

1.7. Netegeu automàticament la part de contacte de la cola després de la barreja.



III.Diagrama esquemàtic



IV. Pretractament de cola

La cola AB s'emmagatzema per separat a l'equip. La cola s'ha de tractar prèviament en les primeres fases d'ús per complir el procés de dimensionament. Es pot dur a terme al barril de cola AB. Està fabricat en acer inoxidable i té un volum de 10 L/25 L/40 L/60 L.

1. Aspiració al buit

El tub de bombeig de cola s'insereix a la galleda de material entrant, la cola AB s'aspira automàticament a la galleda de cola AB a través de la pressió negativa, i després que l'emmagatzematge de cola a la galleda de cola AB arribi al límit superior establert pel sensor de nivell de líquid, el les vàlvules rellevants es tanquen automàticament per aturar el bombeig de cola.

2. Desescumada al buit

S'eliminen les bombolles d'aire generades en aquest procés d'absorció de cola i agitació, es redueix l'aire dissolt a la cola i es pot configurar el grau de buit i el temps d'aspiració.

3. Escalfament a temperatura constant del canó de goma AB i la mànega de goma AB

Per a la cola que és sensible a la temperatura, la seva viscositat canvia amb el canvi de temperatura. La mànega AB s'escalfa a temperatura constant, cosa que pot mantenir la viscositat de la cola constant.

4. Mescla en barril de goma

Si es deixa reposar la cola durant molt de temps, es produirà una delaminació. Després d'escalfar la cola, la viscositat es torna baixa, el farciment de la cola precipitarà i el barril de cola es pot agitar per fer que la composició de la cola sigui consistent. El barril de cola AB s'escalfa amb la placa de calefacció de la paret del barril, l'agitació pot fer que la temperatura de la cola al barril sigui més uniforme i la velocitat d'agitació es pot ajustar segons les necessitats del lloc.

5. Interruptor de detecció de nivell de líquid.

Interruptor de detecció de nivell de líquid superior: quan el nivell de líquid de cola arriba a l'interruptor de detecció de nivell de líquid superior durant l'alimentació manual o el bombeig automàtic de cola, l'interruptor de detecció de nivell de líquid superior alarmarà i tancarà les vàlvules pertinents.

Interruptor de detecció de nivell de líquid inferior, en el procés de producció, quan el nivell de líquid de cola arriba a l'interruptor de detecció de nivell de líquid inferior, alarma i pren les mesures corresponents.

6. Filtració

El filtre a la part inferior del canó evita que els possibles articles del canó detinguin la canonada i el cos de la bomba.

V.Proporcionament, quantificació i lliurament de cola

1. Bomba dosificadora (bomba d'èmbol de doble cilindre)

Per reduir el cost o assolir les propietats físiques, s'afegeixen farcits a la cola, la bomba de cola és la part més important de tota la màquina com a part central de la màquina d'abocar cola, de manera que hi ha una bomba d'èmbol més resistent al desgast. Adoptat per subministrar cola a la màquina, les parts de la bomba d'èmbol que formen el volum de segellat són un pistó cilíndric i un forat del cilindre, i el flux només es pot canviar canviant la carrera de treball de l'èmbol, la bomba d'èmbol és més resistent al desgast que la bomba d'engranatges, la sortida de cola és més precisa, la vida útil de la màquina és més llarga com a nou mode de subministrament de cola, el temps d'actualització és llarg.

Diàmetre del pistó: D

Recorregut del pistó per segon: L/S

El rendiment de la cola és: V=Π (D/2) L/S

1.1 sistema de mesura de cilindres quantitatius, amb una alta precisió de proporció (± 2%), adequat per a la dosificació de materials de dos components amb viscositat mitjana i baixa;

1.2. L'equip de propulsió importat millora encara més l'alineació del segellat i la precisió del subministrament de cola, i no hi ha fuites durant el funcionament;

1. Components de segellat de grafit, i no es corroeixen, per garantir una vida útil més llarga de la bomba;

1.4. Equipat amb una gran vàlvula de cola líquida de doble precisió d'alta pressió constant, múltiples modes de segellat i funció d'aspiració, convenient per a la neteja de la vàlvula de cola i la dispensació precisa de cola;

1.5. Control avançat del sistema, que pot programar amb precisió la dispensació de cola i emmagatzemar prèviament una varietat de programes d'abocament de cola;

1.6. El mòdul del sistema de control amb funció d'autodiagnòstic integrada pot realitzar una detecció ràpida de fallades;

1.7 Mitjançant la selecció i la combinació de diferents cilindres de mesura, es pot realitzar una demanda de relació variable;

1 :1~10 :1

1.La bomba d'èmbol de doble cilindre és un producte patentat de Daheng, que té un molt bon rendiment per a un farcit elevat i una cola d'alta densitat amb la seva estructura;

1.9 La mida del cos de la bomba s'ha de personalitzar segons els requisits de flux i els requisits d'aplicació dels productes individuals.

2. Mànega de goma

Mitjançant la configuració de la canonada de circulació de cola, la cola circula pel barril de cola, el cos de la bomba i la canonada, per evitar que la cola precipiti al cos de la bomba de la canonada i evitar que la canonada Duplug.

2.1. Forta duresa, no és fàcil de trencar, sense envelliment, sense escindiments, sense canvis de color després d'un ús a llarg termini;

2.2. El tefló té propietats químiques estables, resistència a la corrosió, resistència a alta i baixa temperatura, alt aïllament i retard de flama;

2.3. Sense adherència, la pols es pot eliminar simplement, l'efecte d'alliberament és bo, el coeficient de resistència al desgast és tan baix com 0,05;

2.4. La longitud de la mànega es pot personalitzar segons les necessitats del client.

VI. Mescla, anti-curat i neteja

1. Sistema híbrid (híbrid dinàmic)

1.1. El motor de mescla dinàmica fa que la barra de mescla giri a gran velocitat (2000 RPM), de manera que la cola AB es barregi completament, amb funcions de detecció i alarma de mescla del motor;

1.2. Detecció de flux: detecteu el flux de cola B i observeu la descàrrega de cola de la cola B en qualsevol moment;

1.3 La vàlvula de cola AB separada redueix el cost de manteniment en el període posterior (perquè la cola A conté un alt contingut de farciment, generalment la vàlvula de cola A està més desgastada que la vàlvula de cola B. Si està danyada, només cal substituir la vàlvula de cola A. En comparació amb la vàlvula de doble líquid integrada, el cost de substitució és més baix.)

1.4. Les cavitats de les parts mòbils del cos de la vàlvula i el capçal de la vàlvula s'han de segellar amb greix. El greix s'injectarà regularment per descarregar la cola plena a l'interior, per evitar que la cola reaccioni en partícules i es faci servir els segells.

2. Funció anti-curat

La dispensació automàtica de cola es pot configurar segons el temps de reacció de la cola quan la màquina s'atura durant un temps curt. El temps de dispensació de cola i la quantitat de dispensació de cola es poden configurar per evitar que la cola es solidifiqui al tub de mescla després de barrejar-la.

3. Neteja automàtica

L'aturada durant molt de temps pot netejar automàticament la part de contacte de la cola barrejada sense desmuntar manualment, per evitar que la cola es solidifiqui i bloquegi la canonada. El mode de neteja doble pot evitar que la cola bloquegi la canonada.

VII. Plataforma de moviment de tres eixos i sistema de visió CCD

1. L'estructura en voladís és convenient perquè els empleats prenguin i col·loquin productes.

2. Es seleccionen recanvis d'alta qualitat per garantir la seva precisió i estabilitat. Operació de visualització de pantalla tàctil, interfície xinesa completa, operació/visualització/enregistrament de diversos paràmetres de configuració, punt, línia, arc, cercle o diversos abocaments de cola gràfica irregular, el programa d'abocament de cola es pot ensenyar i editar o importar mitjançant CAD, el programador de pantalla tàctil admet tota la columna, navegació gràfica, edició de grups i altres funcions.

3. Sistema visual

La detecció automàtica de la posició de dispensació per visió artificial es divideix principalment en tres parts: adquisició d'imatges, processament i extracció d'imatges i sortida de coordenades de posició. Després que el xip específic estigui subjectat correctament, la càmera recull la imatge en blocs segons la divisió de l'àrea de dispensació i emmagatzema la imatge recollida a la memòria. Quan s'adquireix la imatge de xip completa, la imatge adquirida es processa per adaptar-se a les característiques geomètriques del contorn de l'àrea de dispensació. I, finalment, extreu el valor de coordenades del centre del punt de cola segons les característiques de posició del centre del punt de cola i el contorn de l'àrea de dispensació de cola, i es transmet a l'actuador electromecànic per conduir la plataforma de moviment per moure's a la posició de dispensació correcta.

Control de tres eixos	Controlador de moviment	Correspondència de tres eixos
	Plataforma mòbil	Eix X/Y/Z
	Motor de plataforma	Motor pas a pas
	Precisió de posicionament	Menor o igual a 0,1 mm
Sistema de visió	Càmeres	Resolució CCD: 0,05 mm
	Lent de la càmera	Personalitza segons el producte
	Veure	Personalitza segons el producte
	Il·luminació	Il·luminació LED blanc/blau



El desplaçament de l'agulla de dispensació en la direcció XY es calcula mitjançant la identificació del punt de referència de posicionament, i la plataforma mòbil es controla automàticament per moure's al revés per la quantitat de moviment corresponent, per tal de corregir la posició de dispensació mesurada i aconseguir un posicionament automàtic precís. .

VIII. Sistema operatiu

1. La quantitat de cola es controla per la velocitat del motor per assolir la quantitat necessària de cola, que es pot ajustar a voluntat dins del rang de la velocitat de la cola;

2, ajust de cola sincrònic ajustable, de manera que la cola surti de la vàlvula de cola alhora, per obtenir un millor efecte de barreja;

3, pot configurar la funció d'enganxament individual i la funció d'enganxament contínua, per satisfer les necessitats dels diferents processos;

4. La interfície de comunicació PLC està reservada per facilitar la connexió amb equips externs;

6. Mecanisme de bloqueig de seguretat de la pantalla tàctil per evitar mal funcionament dels empleats

IX.Llista de configuració

Categoria	Configuració	Quantitat	Marca
Cos de la màquina	Estructura de soldadura de canonada d'acer quadrada del marc de la fundació	1 conjunt	\
	Xapa	1 conjunt	\
Sistema de control	Controlador programable PLC	1 conjunt	Panasonic, Japó
	Ordinador de control industrial	1 conjunt	Advantech
	Mostra	1 conjunt	DELL
	Sistema de programari	1 conjunt	Daheng
	Pantalla tàctil HMI industrial	1 unitats	Kunlun Tongtai
	Càmera industrial	1 conjunt	Hikvision
	Components pneumàtics (vàlvula de bateria/vàlvula reguladora de pressió/filtre/dúplex pneumàtic, etc.)	Diversos	Yadke
	Components elèctrics (relé/contactor/alimentació/interruptor de fuites, etc.)	Diversos	Zhengtai i altres
Part triaxial	Corretja síncrona d'eix XY i guia lineal	2 conjunts	TBI
	Cargol de plom de l'eix Z	1 conjunt	TBI
	Motor pas a pas	3 conjunts	Tecnologia Leisai
	Condueix	3 conjunts	Tecnologia Leisai
Part de subministrament de cola	Canó de goma A/B d'acer inoxidable	Grup 2	\
	Bomba de buit	1 conjunt	Feiyue
	Escalfament a temperatura constant	4 conjunts	Yudian
	Motor de mescla de tambor A/B	2 unitats	Han Chuang
	Bomba de cargol	2 conjunts	Daheng
	Motor de la bomba dosificadora	2 conjunts	Tecnologia Leisai
	Condueix	2 conjunts	Tecnologia Leisai
	Vàlvula de líquid doble estàtica	1 conjunt	Daheng
	Tubs de tefló d'alta qualitat	4 unitats	\
	Neteja automàtica	1 conjunt	\



X.Llista de peces de recanvi (peces de recanvi aleatòries)

Número de sèrie	Nom i model dels accessoris	Quantitat	Observació
1	Tub de mescla estàtic MS 10-32 (entrada)	10 unitats	Consumibles, estàndards
2	Agulla dispensadora G14/G15	20 unitats	Consumibles, estàndards
3	Conjunt de segell del cos de la vàlvula	2 conjunt
4	Eina senzilla	1 conjunt	Eines comunes
