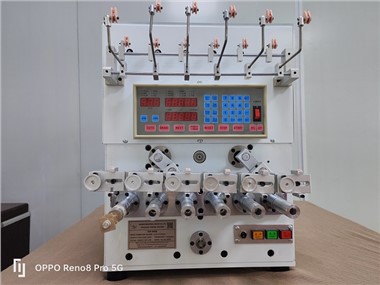

Màquina de torsió i bobinatge de 4 eixos

La màquina de trenar GW-984B és una màquina de trenar auxiliar per a màquines de bobinat automàtiques de quatre-front-laterals a sis eixos, que ofereix els següents avantatges:



1. Operació de navegació amb teclat numèric, configuració d'una-mà, senzill i fàcil d'entendre, opcions de quatre- a sis-eixos disponibles.



2. Disposició de cables d'alta-precisió, bobinat d'alta-velocitat i funció de trenat automàtic altament eficient.



3. Les màquines de bobinat de quatre -eixos i sis- eixos utilitzen FLASH ROM per emmagatzemar dades d'encallament. Cada dada d'encallament s'anomena individualment, cosa que permet recordar fàcilment qualsevol tipus de dades per a l'encallament. Les dades no es perden després d'una fallada d'alimentació i la longitud d'encallament és ajustable.



4. L'eix d'encallament, l'eix d'alimentació de filferro i (eix penjant filferro) ofereixen seleccions de velocitat 0-99, amb paràmetres de producció relacionats amb la configuració de la màquina.



5. La màquina de varar es pot comprar per separat amb un controlador.



6. Funció de diagnòstic automàtic de fallades; si es produeixen errors durant la configuració o el funcionament dels paràmetres, demana automàticament informació de desalineació, estalviant costos laborals.



Paràmetres de la màquina:



Paràmetre	Especificació
Model	GW-984B
Tensió d'alimentació	220V 50/60HZ
Motor de bobinatge	Sense escombretes 400W 6000RPM
Velocitat de rotació	10000 RPM
Nombre de fils	3-19 (nombre senar)
Diàmetre del filferro	0,01 ~ 0,25 mm
Longitud d'encallament	130 mm-300 mm
Torns encallats (densitat)	1-999T
Motor encallat	Servomotor AC 200W
Pes de la màquina	75 kg
Dimensió de la màquina	80×53×1500mm



Característiques del producte:



1. Velocitat màxima del cargol: 10000 rpm.



2. Control automàtic de la tensió: durant l'encallament, la tensió-de pujada ha d'augmentar contínuament a mesura que el cable es porta des de la part inferior de la bobina fins a la bobina completa. Aquesta màquina pot fer un seguiment i ajustar automàticament la tensió-de pujada, garantint una tensió uniforme a tota la bobina. La màquina també pot ajustar la tensió sense aturar-se.



3. La unitat principal és d'oli-lubricada amb refrigeració de circulació natural, allargant eficaçment la vida útil dels coixinets de l'eix.

El sistema de guia de filferro adopta una nova estructura, amb el conductor que passa directament des de la roda de guia de l'eix al cinturó d'arc, eliminant les rascades i el salt de fil causats per un mal funcionament de les rodes de guia de cantonada del rodet d'alumini.



4. La màquina disposa de tres dispositius de subjecció interns per assegurar la rodonesa del conductor després de l'encallament i reduir la pèrdua de material aïllant.



5. Tota la màquina utilitza accionament per corretja síncrona, sense punts de lubricació interns, mantenint la neteja a l'interior de la màquina i evitant la contaminació d'oli del cable trenat. És adequat per encallar conductors de diversos tipus amb alts requisits de neteja superficial.



6. Per ajustar el pas només cal substituir una-politja cap amunt, i per ajustar la direcció només cal girar la palanca de marxa enrere, de manera que el funcionament sigui senzill i redueix la taxa d'errors i la càrrega de treball de l'operador. Tots els coixinets de la màquina són de marques japoneses-conegudes i el cargol està fet d'un material nou amb una bona flexibilitat, evitant els salts de cargol causats per vibracions durant l'operació a gran-velocitat. El convertidor de freqüència, el PLC, l'embragatge de pols magnètic, el fre electromagnètic, la presa hidràulica, etc., utilitzen marques-conegudes importades, reduint la taxa de fallades i els costos de manteniment.



Vídeo:
