Màquina de bobinat de filferro pla totalment automàtica inductor

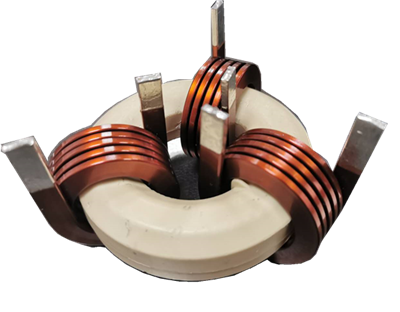

Informació general de la màquina de bobina de bobina plana d'inductors de mode comú

Configuració d'equips

capacitat de procés de la màquina de bobinatge

La marca dels components

Requisits tècnics

1. Enrotllament totalment automàtic, sense danyar el cable, es pot configurar el nombre de bobines i el nombre de bobines és precís.
2. Font d'alimentació: monofàsica de 220 V CA 50 Hz (configuració del cable d'alimentació: 5 metres).
3. Pressió de l'aire: 5-6 kgf/cm2 (conducte negre, longitud 5 metres, l'equip ve amb un regulador de filtre).
4. Potència total: potència d'arrencada 3KW, potència de treball 1KW.
5. El soroll és inferior a 70 dB/m (estàndard de prova: mesurat a una alçada d'1,2 m i una distància d'1 m).
6. El PLC pot emmagatzemar almenys 100 tipus de programes de producte.
7. En cas de danys al PLC a causa del corrent elèctric, cal reservar un punt de connexió sense -tensió (contacte de connexió de 0 V) ​​a l'equip.
8. Funcionament continu durant 10 hores. Es recomana aturar-se durant almenys 1 hora (la parada és una parada sense serpenteig).

Màquina de bobina de bobina PFC

Nota: 1) Monitorització de la pressió de l'aire. S'activarà una alarma si la pressió de l'aire no compleix els requisits. 2) No hi ha danys al cable.

Nota: el filtre d'aire està equipat amb una vàlvula de drenatge manual automàtica.

Nota: La precisió de la mida del mecanisme de formació (motlle) està garantida dins de 0,1 mm; l'acabat superficial del motlle de conformació és de 0,8 mm.

1) Màquina peladora mecànica

Nota: 1) El ganivet pelador és fàcil d'instal·lar i ràpid de substituir; 2) La vida útil del ganivet és de més de 140 hores; 3) Hi ha d'haver un dispositiu de recollida per a les restes de pel·lícula de pel·lícula després de pelar.

2) Mecanisme de sobre-bobinat - --- Mecanisme integrat de la màquina de bobinatge

Nota: 1) Fabricat amb materials que no danyin la pintura superficial del cable o que tinguin una gran suavitat; 2) No es produeix cap dany del cable.

3)Dispositiu d'alimentació de filferro - Mecanisme intern del marc de posada de filferro

Nota: 1) La precisió del sistema d'alimentació de filferro tipus rodet-assegura un error de 100 mm/0,3 mm al lloc; 2) No es produirà cap dany al cable ni trencament de la pell.

4) Suport d'alimentació de cable servo

Nota: 1) Tipus d'enrotllament-, no cal aixecar i col·locar; 2) Funció d'alarma d'error per al bastidor (connexió sense fil i cable); 3) Amb mecanisme de control de tensió (control del contrapès, proporcionant diferents pesos amb diferents contrapesos).
